이차전지. 배터리 셀을 직렬·병렬로 연결하면 전압과 용량은 어떻게 변하는가

배터리 셀 연결의 세계로 들어가며

주변을 둘러보면 스마트폰부터 전기차, 무선 청소기까지 배터리로 작동하지 않는 기기를 찾기 어렵습니다. 이처럼 다양한 전자기기들이 제 성능을 내기 위해서는 단 하나의 배터리 셀만으로는 부족한 경우가 많습니다. 우리가 사용하는 대부분의 배터리 팩은 여러 개의 작은 배터리 셀을 레고 블록처럼 조합해서 만든 것입니다.

배터리를 연결하는 방식에 따라 전압과 용량이 완전히 달라지기 때문에, 이 원리를 이해하는 것은 매우 중요합니다. DIY로 보조 배터리를 만들거나 캠핑용 파워뱅크를 구성할 때, 혹은 단순히 전자기기의 원리를 알고 싶을 때 직렬과 병렬 연결의 개념은 필수적입니다. 복잡한 공식 없이 일상적인 비유를 통해 배터리 셀 연결의 핵심을 쉽게 풀어보겠습니다.

배터리 셀의 기본 개념 이해하기

배터리 셀은 전기를 저장하고 공급하는 가장 작은 단위입니다. 흔히 볼 수 있는 18650 리튬이온 배터리나 스마트폰에 들어가는 배터리 하나하나가 바로 셀입니다. 이 셀들은 저마다 고유한 전압과 용량을 가지고 있습니다.

전압은 전기의 압력이라고 생각하면 쉽습니다. 물줄기로 비유하자면 수도꼭지에서 물이 뿜어져 나오는 세기입니다. 단위는 볼트(V)를 사용합니다. 일반적인 리튬이온 배터리 셀 하나는 대략 3.6볼트에서 3.7볼트의 전압을 가집니다.

용량은 전기를 담을 수 있는 그릇의 크기입니다. 물탱크의 크기로 비유할 수 있습니다. 단위는 밀리암페어시(mAh)나 암페어시(Ah)를 사용합니다. 용량이 클수록 기기를 더 오랜 시간 동안 사용할 수 있습니다.

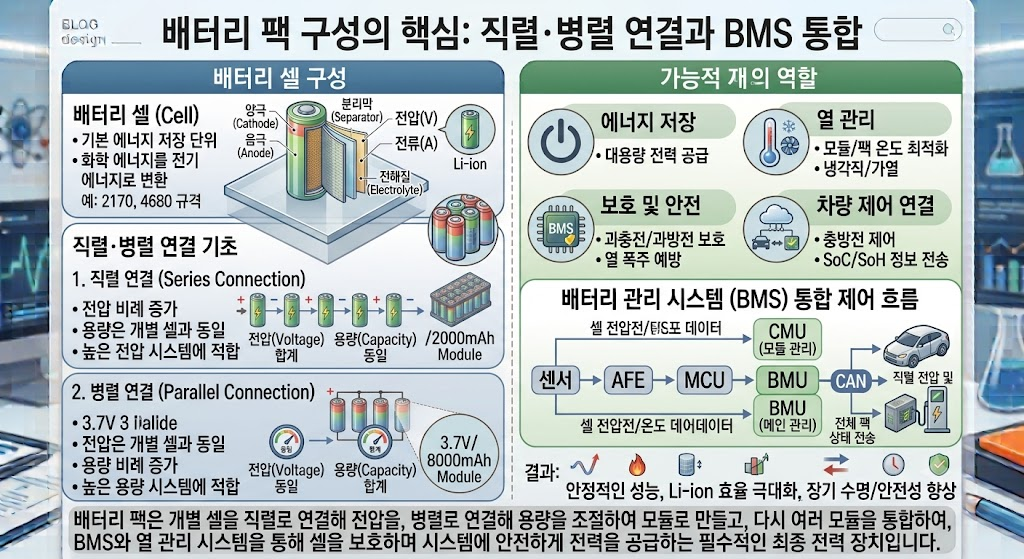

직렬 연결의 원리와 특징

직렬 연결은 첫 번째 배터리의 플러스(+) 극을 두 번째 배터리의 마이너스(-) 극에 연결하는 방식입니다. 건전지를 손전등에 넣을 때 한쪽 방향으로 줄줄이 끼워 넣는 모습을 떠올리면 이해하기 쉽습니다.

배터리를 직렬로 연결하면 전압은 더해지고 용량은 그대로 유지됩니다. 예를 들어 3.7볼트, 2000밀리암페어시 용량을 가진 배터리 셀 두 개를 직렬로 연결하면, 전체 전압은 7.4볼트가 되고 용량은 여전히 2000밀리암페어시로 유지됩니다.

이 방식은 높은 전압을 필요로 하는 기기에 주로 사용됩니다. 전기자전거, 전동공구, 드론 등은 강력한 힘을 내기 위해 높은 전압이 필요하므로 여러 개의 셀을 직렬로 묶어 사용합니다.

병렬 연결의 원리와 특징

병렬 연결은 배터리들의 플러스(+) 극끼리 모두 묶고, 마이너스(-) 극끼리 모두 연결하는 방식입니다. 여러 개의 수도꼭지를 하나의 큰 물통에 연결하여 물을 공급받는 구조와 비슷합니다.

배터리를 병렬로 연결하면 전압은 변하지 않고 용량만 더해집니다. 앞서 예로 든 3.7볼트, 2000밀리암페어시 셀 두 개를 병렬로 연결하면, 전압은 3.7볼트로 유지되지만 용량은 4000밀리암페어시로 두 배가 됩니다.

이 방식은 사용 시간을 늘리고 싶을 때 활용됩니다. 스마트폰의 보조배터리나 오랜 시간 켜져 있어야 하는 소형 선풍기 등은 전압을 높일 필요는 없지만 오래 가야 하므로 병렬 연결 구조를 많이 채택합니다.

직렬과 병렬을 혼합하여 사용하는 방법

실제 산업 현장이나 고성능 기기에서는 직렬과 병렬의 장점을 모두 취하기 위해 두 방식을 혼합해서 사용합니다. 이를 직병렬 혼합 연결이라고 부릅니다.

배터리 사양을 표기할 때 흔히 3S2P 또는 2S4P 같은 표현을 보았을 것입니다. 여기서 S는 직렬을 의미하고 P는 병렬을 의미합니다.

• 3S2P 구조는 3개의 셀을 직렬로 연결한 묶음을 다시 2개 세트로 만들어 병렬로 연결했다는 뜻입니다.

• 이 방식을 사용하면 전압도 높이고 용량도 동시에 키울 수 있어서 전기자동차나 대용량 에너지저장장치에 필수적으로 적용됩니다.
• 원하는 전압과 사용 시간을 자유롭게 설계할 수 있는 가장 실용적인 방법입니다.

배터리 팩 제작 시 반드시 지켜야 할 안전 수칙

배터리 셀을 직접 연결하여 파워뱅크나 팩을 만들 때는 안전이 최우선입니다. 잘못 다루면 화재나 폭발의 위험이 있으므로 다음 사항들을 철저히 지켜야 합니다.

1. 반드시 동일한 제조사, 동일한 용량, 동일한 전압, 비슷한 수명을 가진 셀들만 함께 연결해야 합니다.
2. 상태가 다른 셀들을 섞어서 연결하면 전류가 한쪽으로 몰리면서 과열되거나 고장의 원인이 됩니다.
3. 리튬 계열 배터리를 사용할 때는 과충전과 과방전을 막아주는 보호회로를 반드시 함께 장착해야 합니다.
4. 납땜 작업을 할 때는 배터리 셀이 고열에 노출되지 않도록 빠르게 작업하고 니켈 플레이트와 스팟 용접기를 사용하는 것이 안전합니다.

배터리 연결에 관한 흔한 오해와 진실

배터리에 대해 사람들이 흔히 오해하는 부분들이 있습니다. 잘못된 상식은 사고로 이어질 수 있으므로 정확한 사실을 알아두는 것이 좋습니다.

오래된 배터리와 새 배터리를 섞어서 쓰면 용량이 평균으로 맞춰질 것이라는 생각이 대표적인 오해입니다. 실제로는 성능이 떨어진 오래된 배터리가 전체 시스템의 발목을 잡으며, 심한 경우 과열을 일으켜 위험해질 수 있습니다.

전압이 높으면 무조건 위험하고 용량이 높으면 안전하다는 생각도 정확하지 않습니다. 전압은 인체에 감전 위험을 줄 수 있는 수치인지 확인해야 하며, 용량이 크다는 것은 그만큼 많은 에너지를 품고 있다는 뜻이므로 쇼트가 발생했을 때 더 큰 스파크와 화재 위험이 따릅니다.

비용 효율적인 배터리 활용 팁

배터리 팩을 직접 구성하거나 교체할 때 비용을 아끼는 실용적인 방법들이 있습니다. 무조건 새 제품을 구매하기보다 상황에 맞는 지혜가 필요합니다.

노트북 배터리 팩이나 전동공구 배터리가 수명이 다해 버려질 때, 그 안에 들어있는 개별 셀들은 아직 쓸만한 경우가 많습니다. 이를 추출하여 테스터기로 용량을 측정한 뒤 상태가 좋은 셀들끼리 다시 모아 재활용하면 큰 비용을 아낄 수 있습니다.

처음부터 너무 고용량의 배터리를 비싸게 구매하기보다는, 자주 사용하는 기기의 실제 소모 전력을 파악하고 필요한 만큼만 직병렬 조합을 설계하는 것이 가장 경제적입니다.

자주 묻는 질문

전류는 직렬과 병렬에서 어떻게 변하나요

직렬 연결에서는 전체 회로를 흐르는 전류의 양이 셀 하나와 같습니다. 반면 병렬 연결에서는 각 셀이 전류를 나누어 담당하기 때문에 전체 시스템이 감당할 수 있는 최대 전류는 셀의 개수만큼 늘어납니다.

서로 다른 용량의 배터리를 연결하면 어떻게 되나요

용량이 작은 배터리가 먼저 방전되거나 과충전 상태에 빠지게 되어 배터리 전체의 수명이 급격히 줄어들고 심하면 화재가 발생할 수 있으므로 절대 권장하지 않습니다.

완전 충전된 배터리와 방전된 배터리를 바로 연결해도 되나요

전압 차이가 큰 상태에서 배터리를 연결하면 순간적으로 엄청나게 큰 전류가 흘러 스파크가 튀거나 배터리가 망가지므로, 연결하기 전에 반드시 모든 셀의 전압을 동일하게 맞춰주는 작업이 필요합니다.
