이차전지. 배터리 셀 밸런싱이 필요한 이유와 Passive·Active 방식의 차이

전기차와 스마트폰의 수명을 좌우하는 배터리 셀 밸런싱의 모든 것

우리가 매일 사용하는 스마트폰부터 거리를 누비는 전기차, 그리고 가정용 에너지 저장장치까지 리튬 이온 배터리는 현대인의 필수품이 되었습니다. 그런데 이 배터리들을 오래 사용하다 보면 처음보다 사용 시간이 눈에 띄게 줄어드는 것을 경험해보셨을 것입니다. 배터리 성능 저하의 주범 중 하나는 바로 셀 간의 불균형입니다. 이번 글에서는 배터리 셀 밸런싱이 왜 절대적으로 필요한지, 그리고 배터리 관리의 핵심인 패시브와 액티브 방식이 어떻게 다른지 알기 쉽게 살펴보겠습니다.

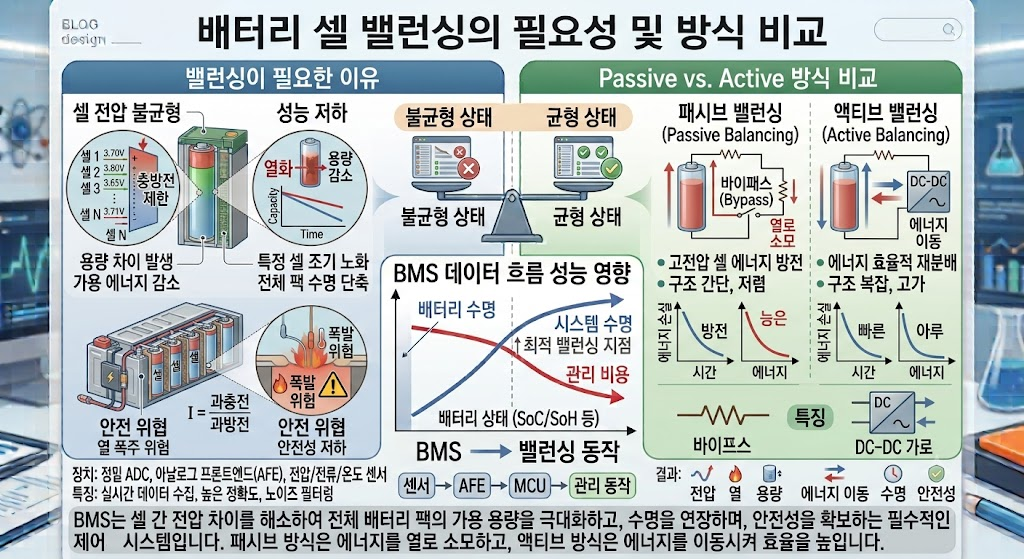

배터리 셀 밸런싱이란 무엇이며 왜 반드시 필요한가

하나의 거대한 배터리 팩은 사실 수십 개에서 수천 개의 작은 배터리 셀이 직렬과 병렬로 연결되어 만들어집니다. 예를 들어 전기차 배터리 팩은 수많은 셀이 모여 높은 전압을 만들어내는데, 이때 모든 셀이 완벽하게 똑같은 성향을 가지기는 불가능합니다. 온도 차이, 제조 공정의 미세한 오차, 내부 저항의 차이로 인해 각 셀은 저마다 다른 속도로 충전되고 방전됩니다.

셀 밸런싱이 필요한 이유는 바로 이 개별 셀 간의 편차를 줄이기 위함입니다. 만약 밸런싱이 이루어지지 않는다면 어떤 문제가 발생할까요? 배터리 팩 전체의 용량은 가장 성능이 떨어지는 가장 약한 셀에 의해 결정됩니다. 열 4개의 셀로 이루어진 배터리 팩이 있을 때, 3개의 셀은 100퍼센트 충전되었지만 1개의 셀이 결함이나 노화로 인해 80퍼센트까지만 충전된다고 가정해 보겠습니다. 밸런싱 시스템이 없다면 충전기는 전체 팩을 보호하기 위해 80퍼센트 시점에서 충전을 멈추어야 하므로 배터리 전체 용량의 20퍼센트를 사용하지 못하게 됩니다.

반대로 방전할 때도 문제가 생깁니다. 약한 셀이 먼저 완전히 방전되어 버리면, 나머지 셀에 전기가 남아있더라도 시스템은 과방전으로 인한 손상을 막기 위해 전원을 차단해야 합니다. 즉, 배터리 셀 밸런싱은 전체 배터리 팩의 사용 가능한 에너지를 최대화하고, 특정 셀의 과충전이나 과방전으로 인한 화재 위험을 막아주는 안전 장치 역할을 합니다.

배터리 수명을 갉아먹는 흔한 오해와 진실

배터리 관리와 관련해서는 일상에서 흔히 오해하는 부분들이 많습니다. 올바른 정보를 알아야 배터리를 더 오래, 안전하게 사용할 수 있습니다.

• 배터리를 0퍼센트까지 완전히 방전했다가 100퍼센트까지 꽉 채워 충전하는 것이 배터리 건강에 좋다
• 리튬 이온 배터리는 과거 니켈 카드뮴 배터리와 달리 메모리 효과가 거의 없습니다. 오히려 완전 방전은 배터리 내부의 화학 구조에 무리를 주어 수명을 급격히 단축시키는 원인이 됩니다.
• 스마트폰이나 전기차를 충전기에 계속 꽂아두면 배터리가 터지거나 망가진다
• 현대 기기들의 배터리 관리 시스템은 100퍼센트 충전 도달 시 전류 유입을 자동으로 차단하고 셀 밸런싱을 수행하므로 과충전되지 않습니다. 다만 고온 환경에서 100퍼센트 상태를 오래 유지하는 것은 수명에 미세한 영향을 줄 수 있습니다.
• 배터리 밸런싱은 공장에서 나올 때 한 번만 해두면 평생 유지된다
• 배터리는 사용할수록 노화 속도가 제각각이 되므로, 밸런싱은 배터리가 수명을 다할 때까지 지속적으로 이루어져야 하는 동적인 과정입니다.

열을 버려 균형을 맞추는 패시브 밸런싱의 세계

패시브 밸런싱은 현재 가장 널리 사용되고 있는 전통적인 셀 균형 맞춤 방식입니다. 이 방식의 원리는 비교적 단순합니다. 충전 과정에서 전압이 가장 높게 올라가는 녀석, 즉 가장 빨리 충전되는 셀을 찾아내어 그 셀에만 저항을 연결하고 남는 전기에너지를 열로 바꿔서 소모시키는 방식입니다.

예를 들어 A, B, C 세 개의 셀이 있을 때 B 셀이 가장 충전이 빨라 전압이 먼저 한계치에 도달했다면, 시스템은 B 셀에 연결된 스위치를 켜서 초과되는 전력을 저항을 통해 열에너지로 날려버립니다. 그동안 A와 C 셀은 계속 충전을 진행하여 결국 세 셀의 충전 상태가 비슷해지도록 맞추는 것입니다.

패시브 밸런싱의 장점과 한계

패시브 방식이 수많은 전자제품에 적용되어 온 이유는 명확합니다. 회로의 구조가 매우 단순하고 제어하기 쉽기 때문에 제조 비용이 저렴합니다. 부품 수가 적어 공간을 적게 차지하며, 신뢰성이 높아서 소형 가전이나 보급형 전기차에 이상적입니다.

하지만 치명적인 단점도 존재합니다. 에너지를 저항을 통해 열로 변환시켜 버리기 때문에 에너지 효율이 떨어집니다. 버려지는 전력이 고스란히 열로 바뀌기 때문에 배터리 팩 내부의 온도를 높이는 원인이 되기도 합니다. 특히 대용량 에너지 저장장치나 고성능 전기차처럼 다루는 전력이 클 경우, 패시브 방식만으로는 열 관리가 어려워 효율성이 크게 저하됩니다.

에너지를 버리지 않고 옮겨 담는 액티브 밸런싱의 세계

액티브 밸런싱은 패시브 방식의 비효율성을 극복하기 위해 개발된 고도화된 기술입니다. 에너지를 열로 소모해 버리는 대신, 전압이 높은 셀에서 에너지를 뽑아내어 전압이 낮은 셀로 직접 이동시켜 줍니다.

이 과정은 마치 물이 담긴 여러 개의 통이 파이프와 펌프로 연결되어 있는 것과 같습니다. 물이 넘칠 정도로 많이 담긴 통에서 물을 빼내어 물이 부족한 통으로 옮겨 담는 원리입니다. 이를 위해 커패시터, 인덕터, 변압기 같은 전력 변환 소자들이 사용되며, 마이크로컨트롤러가 각 셀의 상태를 실시간으로 모니터링하여 에너지의 이동 경로를 정밀하게 제어합니다.

액티브 밸런싱의 장점과 도입 과제

액티브 밸런싱의 가장 큰 매력은 높은 에너지 효율입니다. 에너지를 낭비하지 않고 재분배하기 때문에 배터리의 가용 용량을 극대화할 수 있습니다. 열이 거의 발생하지 않아 대용량 배터리 시스템의 열 관리에도 큰 부담을 주지 않습니다.

그럼에도 불구하고 모든 곳에 쓰이지 못하는 이유는 비용과 복잡성 때문입니다. 에너지를 옮기기 위한 고성능 회로와 정밀한 제어 부품이 많이 들어가기 때문에 시스템 단가가 패시브 방식에 비해 월등히 높습니다. 또한 회로가 복잡해질수록 고장 날 수 있는 확률도 높아지므로, 높은 안전성과 성능이 필수적인 고급 전기차나 대규모 에너지 저장 설비 위주로 채택되고 있습니다.

두 방식의 비교와 실용적인 선택 가이드

패시브 방식과 액티브 방식은 각각의 특성이 명확하므로 사용 목적과 예산에 따라 적절한 선택이 필요합니다. 아래의 비교를 통해 각 방식의 특징을 한눈에 파악할 수 있습니다.

• 비용 및 경제성
• 패시브 방식은 부품이 단순하여 제작 비용이 저렴하므로 가성비가 중요한 기기에 적합합니다. 액티브 방식은 복잡한 회로로 인해 초기 투자 비용이 높습니다.
• 에너지 효율
• 패시브 방식은 초과 에너지를 열로 방출하므로 효율이 낮습니다. 반면 액티브 방식은 에너지를 재사용하므로 효율이 매우 뛰어납니다.
• 열 발생 및 관리
• 패시브 방식은 저항을 통과하며 열이 발생해 별도의 냉각 대책이 필요할 수 있습니다. 액티브 방식은 전력 손실이 적어 열 발생량이 미미합니다.
• 적용 분야
• 패시브 방식은 스마트폰, 노트북, 전동공구, 소형 보조배터리 등에 주로 쓰입니다. 액티브 방식은 대형 전기차, ESS, 무정전 전원장치 등 고성능이 요구되는 곳에 주로 활용됩니다.

배터리 수명을 극대화하는 실생활 관리 팁

배터리 밸런싱 기술이 아무리 훌륭해도 사용자의 습관이 뒷받침되지 않으면 배터리는 빠르게 노화됩니다. 일상생활에서 배터리 건강을 지키며 효율적으로 활용할 수 있는 실천 방안들을 소개합니다.

완전 방전과 100퍼센트 장기 방치를 피하는 것이 좋습니다. 리튬 이온 배터리는 잔량이 20퍼센트 정도 남았을 때 충전하고, 80퍼센트에서 90퍼센트 정도까지만 충전해 사용하는 것이 화학적 스트레스를 가장 줄이는 방법입니다. 스마트폰이나 전기차 설정에서 최대 충전 제한 기능을 제공한다면 이를 활용하는 것이 장기적인 수명 연장에 큰 도움이 됩니다.

온도 관리에 신경 써야 합니다. 배터리는 극단적인 고온과 저온에 매우 취약합니다. 특히 직사광선이 내리쬐는 자동차 안에 스마트폰이나 보조배터리를 방치하는 것은 배터리 셀의 불균형을 촉진하고 수명을 단축시키는 지름길입니다. 겨울철 영하의 날씨에도 충전 효율이 급격히 떨어지므로 가급적 실내에서 충전하는 것이 좋습니다.

간헐적으로 완충 과정을 거치는 것이 좋습니다. 평소에 80퍼센트까지만 충전하더라도, 가끔씩 배터리를 여유 있게 충전하여 배터리 관리 시스템이 셀 밸런싱 작업을 원활하게 수행할 수 있는 시간을 주는 것이 좋습니다. 대다수의 배터리 관리 시스템은 충전이 거의 완료되는 시점에 밸런싱을 작동시키기 때문입니다.
