이차전지. 배터리 팩은 어떻게 구성되는가: 셀·모듈·팩의 구조와 역할

배터리 팩은 우리 삶을 움직이는 보이지 않는 심장입니다

스마트폰을 손에 쥐고 길을 걷거나 전기차를 타고 조용히 도로를 달릴 때 우리는 배터리의 은혜를 듬뿍 받고 있습니다. 하지만 이 작은 전자기기부터 커다란 자동차까지 움직이는 에너지의 근원인 배터리가 정확히 어떤 구조로 이루어져 있는지 아는 사람은 드뭅니다. 그냥 충전하면 에너지가 차오르고 쓰면 닳는 마법 같은 물건으로 생각하기 쉽지만 그 안에는 정교하고 체계적인 건축물과도 같은 구조가 숨어 있습니다.

전기차 화재 뉴스나 스마트폰 배터리 부풀어 오름 현상 같은 이야기를 접할 때마다 불안감을 느끼기도 합니다. 배터리 팩이 어떻게 구성되어 있고 각각의 부품이 어떤 역할을 하는지 이해한다면 이러한 불안을 해소하고 전자기기와 전기차를 더 안전하고 현명하게 사용할 수 있습니다. 셀에서 시작해 모듈을 거쳐 커다란 팩으로 완성되는 이 매혹적인 에너지 저장 장치의 세계로 함께 걸음해 보겠습니다.

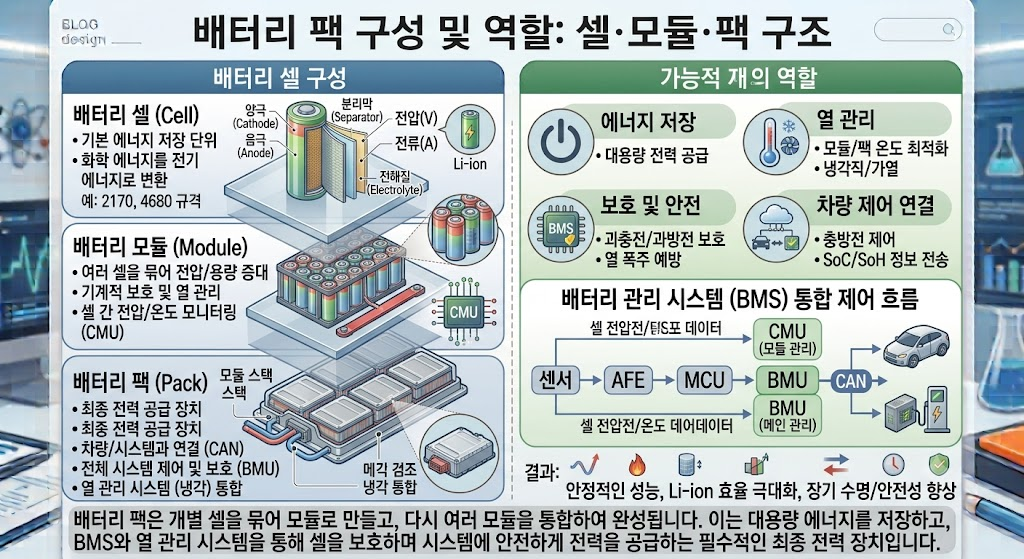

배터리의 기본 단위인 셀의 세계

모든 거대한 건축물이 작은 벽돌 한 장에서 시작되듯이 배터리 역시 가장 작은 단위인 셀에서 출발합니다. 셀은 화학 에너지를 전기 에너지로 바꾸거나 그 반대의 역할을 수행하는 최소 단위의 화학 공장이라고 생각하면 이해하기 쉽습니다. 우리가 흔히 보는 AA 건전지 모양의 원통형 배터리나 네모난 껌통처럼 생긴 각형 배터리 그리고 얇은 주머니 형태의 파우치형 배터리 모두가 바로 이 셀에 해당합니다.

셀의 종류에 따라 특성이 판이하게 달라지기 때문에 어떤 셀을 선택하느냐가 전체 배터리 성능의 방향을 결정합니다. 예를 들어 원통형 셀은 대량 생산이 쉽고 가격이 저렴하며 내구성이 뛰어난 장점이 있어 테슬라를 비롯한 많은 전기차에서 애용합니다. 각형 셀은 알루미늄 캔으로 단단하게 둘러싸여 있어 외부 충격에 강하고 공간을 효율적으로 활용할 수 있습니다. 파우치형 셀은 가볍고 에너지 밀도가 높아서 공간이 협소한 스마트폰이나 슬림한 전기차 디자인에 유리하지만 외부 충격에 상대적으로 주의를 기울여야 합니다.

셀 내부에는 양극과 음극 그리고 이 둘이 직접 닿아 불이 나는 것을 막아주는 분리막과 이온이 이동할 수 있는 길을 열어주는 전해액이 촘촘하게 들어차 있습니다. 이 작은 셀 하나하나는 전압이 보통 3.6볼트에서 4볼트 안팎으로 스마트폰 하나를 겨우 켤 수 있는 정도의 전력밖에 내지 못합니다. 우리가 타는 전기차가 수백 킬로미터를 달리기 위해서는 이 셀들이 수백 개에서 수천 개 모여야만 비로소 의미 있는 힘을 발휘할 수 있습니다.

셀들을 묶어주는 중간 단계인 모듈의 역할

수백 개에 달하는 셀을 그냥 한곳에 몽땅 모아두기만 하면 어떤 일이 벌어질까요. 전선이 복잡하게 얽히고 열이 제대로 빠져나가지 못해 금방이라도 사고가 날 것입니다. 바로 이 문제를 해결하기 위해 등장하는 것이 바로 모듈입니다.

모듈은 여러 개의 셀을 일정한 규칙으로 묶어 놓은 중간 규모의 블록입니다. 보통 수십 개의 셀을 직렬이나 병렬로 연결하여 원하는 전압과 용량을 만들어냅니다. 예를 들어 셀 12개를 모아 하나의 모듈을 만들고 이 모듈 여러 개를 다시 연결하는 방식으로 전체 팩을 구성합니다. 이렇게 중간 단계를 거치면 배터리 시스템 전체의 조립과 유지보수가 훨씬 수월해집니다.

모듈이 수행하는 또 다른 아주 중요한 임무는 바로 온도 관리와 충격 보호입니다. 전기차가 달릴 때나 고속 충전을 할 때는 엄청난 열이 발생하는데 이 열을 그대로 방치하면 배터리 수명이 뚝뚝 떨어지고 심하면 화재로 이어집니다. 모듈 내부에는 냉각수가 흐르는 통로나 방열판이 촘촘하게 배치되어 있어 모든 셀이 일정한 온도를 유지할 수 있도록 돕습니다. 또한 셀들이 진동이나 충격에 흔들리지 않도록 단단하게 잡아주는 튼튼한 프레임 역할도 함께 수행합니다.

최종 완성품인 배터리 팩의 구조와 안전장치

셀이 모여 모듈이 되고 여러 개의 모듈이 다시 모이면 마침내 완성된 형태인 배터리 팩이 탄생합니다. 배터리 팩은 단순히 모듈들을 담아두는 상자가 아니라 그 자체로 완벽한 하나의 생태계이자 안전 시스템입니다. 자동차나 대용량 에너지 저장 장치의 하부에 장착되는 묵직하고 거대한 철제 케이스가 바로 배터리 팩입니다.

배터리 팩 내부에는 모듈들뿐만 아니라 배터리의 두뇌와 신경계에 해당하는 핵심 부품들이 빼곡하게 들어차 있습니다. 가장 대표적인 것이 바로 배터리 관리 시스템입니다. 줄여서 비엠에스라고 부르는 이 장치는 배터리 팩의 모든 셀과 모듈의 전압, 전류, 온도를 24시간 내내 매 순간 감시합니다.

만약 특정 셀의 온도가 너무 올라가거나 충전 상태가 불균형해지면 비엠에스가 즉시 개입하여 전류를 차단하거나 냉각 팬을 돌려 비상 사태를 막아줍니다. 또한 팩 내부에는 고전압을 안전하게 제어하는 릴레이 스위치와 전류가 너무 많이 흘렀을 때 회로를 끊어주는 퓨즈 등 다양한 물리적, 전기적 안전장치가 겹겹이 설계되어 있습니다. 외부의 강한 충돌이나 침수로부터 내부를 보호하기 위해 두꺼운 알루미늄이나 특수 합금으로 팩 케이스를 감싸는 것도 이 때문입니다.

배터리 수명을 극대화하는 실생활 관리 요령

배터리 팩이 얼마나 복잡하고 정교한 기술의 집약체인지 알게 되었다면 이제 일상에서 어떻게 다루어야 할지 감이 올 것입니다. 우리가 스마트폰이나 전기차를 사용하는 습관은 생각보다 배터리 수명에 지대한 영향을 미칩니다. 팩 내부의 셀들이 가장 스트레스를 받지 않고 오래 살 수 있도록 돕는 실용적인 요령들이 몇 가지 있습니다.

가장 먼저 기억해야 할 점은 배터리를 완전히 방전시키거나 100퍼센트 만충 상태로 장기간 방치하지 않는 것입니다. 리튬이온 배터리는 배터리 잔량이 20퍼센트 이하로 떨어지거나 100퍼센트 꽉 찬 상태에서 오래 지속될 때 내부 화학 물질이 가장 큰 부담을 느낍니다. 평소에는 20퍼센트에서 80퍼센트 사이를 유지하며 사용하는 것이 배터리 셀의 수명을 눈에 띄게 늘려주는 비결입니다.

온도 관리 역시 배터리 수명 연장의 핵심입니다. 영하의 추운 날씨나 섭씨 40도를 웃도는 찌는 듯한 더위는 배터리 성능을 갉아먹는 주범입니다. 한여름에 직사광선이 내리쬐는 야외에 자동차를 오래 세워두거나 스마트폰을 뜨거운 차 안 창가에 방치하는 행동은 피해야 합니다. 최근의 전기차들은 스스로 배터리 온도를 조절하는 기능을 갖추고 있지만 사용자가 주차 환경에 조금만 신경을 써도 배터리의 건강 상태를 훨씬 오래 유지할 수 있습니다.

배터리를 둘러싼 흔한 오해와 진실

배터리와 충전 기술에 대해서는 오래전 구형 니켈 배터리 시절의 기억이나 잘못된 소문이 여전히 떠돌아다니곤 합니다. 현대의 리튬이온 배터리 팩 구조와 특성에 맞지 않는 대표적인 오해들을 바로잡아 보겠습니다.

처음 전자기기를 샀을 때 배터리를 완전히 방전시켰다가 100퍼센트 이상 시간 동안 꽉 채워야 한다는 말은 이제 옛이야기입니다. 과거 니켈 카드뮴 배터리에는 기억 효과라는 현상이 있어서 완전 충방전이 필요했지만 현재 널리 쓰이는 리튬이온 배터리는 이런 과정이 전혀 필요 없습니다. 오히려 완전 방전을 자주 시키면 내부의 보호 회로가 작동해 배터리에 영구적인 손상을 줄 수 있으니 배터리가 닳았을 때 바로바로 충전하는 것이 좋습니다.

잠자는 동안 스마트폰을 충전기에 꽂아두면 배터리가 과충전되어 수명이 줄어든다는 걱정도 흔히 합니다. 스마트폰이나 전기차 모두 내부에 똑똑한 충전 제어 장치가 있어서 배터리가 완전히 충전되면 자동으로 전력 공급을 조절하거나 차단합니다. 따라서 밤새 충전기에 꽂아두는 것 자체만으로는 배터리가 망가지지 않습니다. 다만 앞서 언급했듯이 100퍼센트 만충 상태로 오랜 시간 유지되는 환경 자체가 배터리에 아주 미세한 스트레스를 줄 수는 있으므로 최신 기기라면 설정에서 최대 충전량을 80퍼센트나 85퍼센트로 제한해두는 기능을 활용하는 것도 좋은 방법입니다.

비용 부담을 줄이는 스마트한 배터리 활용법

전기차를 운행하거나 대용량 가정용 에너지 저장 장치를 사용할 때 배터리 교체 비용은 언제나 큰 부담으로 다가옵니다. 배터리 팩은 가격이 비싼 희귀 금속들이 많이 들어가기 때문에 수명이 다해 통째로 교체하려면 상당한 비용이 듭니다. 하지만 팩의 구조적 특징을 이해하면 비용을 아끼는 현명한 방법을 찾을 수 있습니다.

앞서 배터리가 셀, 모듈, 팩의 구조로 이루어져 있다고 설명했습니다. 이 구조 덕분에 문제가 생겼을 때 전체 배터리 팩을 통째로 바꿀 필요 없이 문제가 발생한 특정 모듈이나 셀 블록만 골라서 수리하거나 교체하는 것이 기술적으로 가능합니다. 물론 제조사의 정책이나 정비소의 상황에 따라 다르지만 모듈 단위의 부분 수리를 지원하는 곳을 이용하면 전체 교체 비용의 수십 분의 일 수준으로 수리비를 대폭 아낄 수 있습니다.

또한 평소에 정기적인 차량 점검이나 스마트폰 진단 앱을 통해 배터리의 건강 상태를 주기적으로 체크하는 습관이 중요합니다. 비엠에스가 수집하는 데이터를 정비소에서 스캔해 보면 배터리 팩 내부의 특정 셀이 유독 성능이 떨어졌는지 미리 알 수 있습니다. 큰 고장으로 번지기 전에 미리미리 작은 부품을 점검하고 관리하는 것이 장기적으로 가장 비용 효율적인 배터리 사용법입니다.

배터리 구조에 대해 자주 묻는 질문들

배터리 셀과 모듈 그리고 팩의 구조에 대해 사람들이 일상에서 가장 궁금해하는 내용들을 모아 시원하게 답변해 드립니다.

• 질문: 전기차 화재가 나면 왜 물을 뿌려도 불이 잘 꺼지지 않나요?

• 답변: 전기차 배터리 팩은 외부의 충격과 물기로부터 내부를 보호하기 위해 아주 단단한 금속 케이스로 꽁꽁 밀폐되어 있습니다. 또한 셀 내부에서 열 폭주 현상이 일어나면 산소를 자체적으로 공급하며 순식간에 온도가 치솟기 때문에 외부에서 물을 뿌려도 두꺼운 케이스를 뚫고 내부의 발열 원인까지 도달하기 어렵습니다. 이 때문에 특수 소화 장비를 사용해 열을 식히거나 오랜 시간 동안 물을 대량으로 뿌려 진압하는 방식을 사용합니다.
• 질문: 스마트폰 배터리가 부풀어 오르는 이유는 무엇인가요?
• 답변: 배터리 내부의 셀에서 화학 반응에 이상이 생겨 가스가 발생하는 현상으로 이를 스웰링이라고 부릅니다. 노후화된 배터리, 고온 환경 노출, 불량 충전기 사용 등이 원인이 되어 내부 전해액이 기화하면서 주머니 형태의 파우치형 셀을 부풀게 만듭니다. 이렇게 부풀어 오른 배터리는 내부 단락 위험이 크므로 즉시 사용을 멈추고 안전하게 교체해야 합니다.
• 질문: 원통형 배터리와 파우치형 배터리 중에서 어느 쪽이 더 안전한가요?
• 답변: 각각의 장단점이 뚜렷합니다. 원통형 배터리는 단단한 금속 캔에 들어 있어 외부 충격에 물리적으로 강하고 개별 셀의 열 배출이 상대적으로 용이합니다. 반면 파우치형 배터리는 공간 효율이 뛰어나고 가볍지만 외부 충격에 더 민감할 수 있습니다. 최근에는 두 형태 모두 안전성을 높이기 위해 팩 내부의 설계 기술과 소방 시스템을 정교하게 보완하고 있습니다.
• 질문: 배터리 성능 저하는 눈에 띄게 언제부터 나타나나요?
• 답변: 사용 환경에 따라 다르지만 일반적으로 리튬이온 배터리는 수백 번에서 수천 번의 충방전 사이클을 거치면서 성능이 서서히 떨어집니다. 스마트폰의 경우 보통 2년에서 3년 정도 사용하면 최대 용량이 초기 대비 80퍼센트 수준으로 떨어져 체감 성능이 낮아지기 시작하며 전기차 배터리는 기술 발전으로 이보다 훨씬 긴 수명을 자랑합니다.

미래를 준비하는 배터리 기술의 진화 방향

우리가 지금까지 살펴본 셀, 모듈, 팩의 전통적인 구조는 현재 전기차 산업의 표준이지만 기술은 여기서 멈추지 않고 끊임없이 진화하고 있습니다. 최근에는 모듈 단계를 아예 건너뛰고 셀을 곧바로 커다란 팩에 촘촘하게 집어넣는 신기술들이 속속 등장하고 있습니다.

이러한 혁신적인 설계 방식은 모듈을 만들던 프레임과 부품 무게를 과감하게 덜어내기 때문에 배터리 팩 전체의 무게가 가벼워집니다. 무게가 줄어든 만큼 더 많은 셀을 채워 넣을 수 있어 한 번 충전으로 훨씬 더 멀리 갈 수 있는 주행 거리를 확보하게 됩니다. 또한 제조 공정이 단순해지면서 생산 단가를 낮추는 데도 큰 도움이 됩니다.

더 나아가 액체 전해질 대신 불이 날 위험이 전혀 없는 고체 물질을 사용하는 전고체 배터리 시대가 눈앞으로 다가오고 있습니다. 전고체 배터리가 상용화되면 현재의 복잡한 냉각 시스템이나 무거운 보호 팩 구조를 대폭 간소화할 수 있어 배터리 팩의 개념 자체가 완전히 새롭게 바뀔 것입니다. 우리가 사용하는 에너지 저장 장치는 앞으로 더욱 안전하고 가벼우며 효율적인 방향으로 우리 곁에 머물게 될 것입니다.
